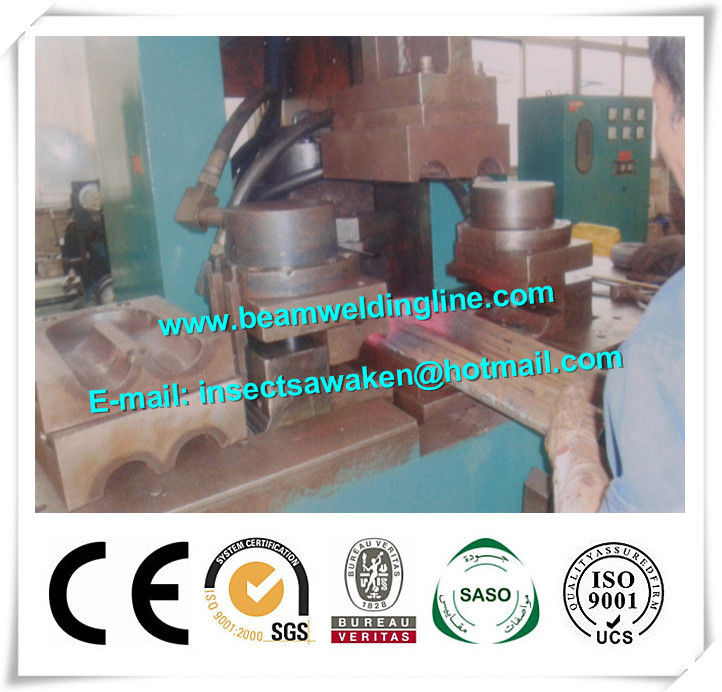

बॉयलर पाइप के लिए छोटे ट्यूब निचोड़ने मशीन झिल्ली पैनल वेल्डिंग मशीन

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Friendship Machinery

प्रमाणन: CE, ISO

मॉडल संख्या: जेडजेड सीरीज

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

पैकेजिंग विवरण: मानक पैकेज

प्रसव के समय: नीचे भुगतान के बाद 30 दिनों के काम

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

ट्यूब आकार देने की मशीन

,

स्टील पाइप झुकने मशीन

आकार ट्यूब ट्यूब व्यास:
32-76mm
ट्यूब मोटाई आकार:
3-12.7mm
निचोड़ने से पहले त्रिज्या मोड़ो:
1.5 डी
निचोड़ने के बाद त्रिज्या मोड़ो:
0.6-1.2D
आकार ट्यूब ट्यूब व्यास:
32-76mm
ट्यूब मोटाई आकार:
3-12.7mm
निचोड़ने से पहले त्रिज्या मोड़ो:
1.5 डी
निचोड़ने के बाद त्रिज्या मोड़ो:
0.6-1.2D
बॉयलर पाइप के लिए छोटे ट्यूब निचोड़ने मशीन झिल्ली पैनल वेल्डिंग मशीन

बॉयलर पाइप के लिए छोटे ट्यूब आकार देने मशीन झिल्ली पैनल वेल्डिंग मशीन

1. मॉडल


● यह उपकरण सी प्रकार के रूप में बनाया गया है और हाइड्रोलिक ड्राइव के लिए 9 तेल सिलेंडर हैं।


● इसका उपयोग उसी स्तर पर छोटे गर्म कोहनी को निचोड़ने और जांचने के लिए किया जाता है। Φ = 76 मिमी मोटाई = 12.7 मिमी आर = 1.5 डी का एक योग्य 180 डिग्री कोहनी आर = 0.6 डी तक निचोड़ और तकनीकी आवश्यकता हासिल कर सकते हैं।

2. तकनीकी विस्तार


● पाइप व्यास: डी = Φ32-Φ76 मिमी
● पाइप मोटाई: 3-12.7 मिमी
● 180 डिग्री कोहनी के मोड़ त्रिज्या से फैलाएंगे: आर = 1.5 डी
● 180 डिग्री कोहनी के मोड़ त्रिज्या के बाद निचोड़: आर = (0.6-1.2) डी
● क्लैंप की अधिकतम खुली दूरी: एल = 400 मिमी
● निचोड़ दबाव: एफ = 45t
● कैलिब्रेशन दबाव: एफ = 120t
● हाइड्रोलिक सिस्टम दबाव: एन = 16 एमएपीए
● पंप की शक्ति: एन = 18.5kw

3. निर्माण


● सी-टाइप फ्रेम (खराद बिस्तर), नौ तेल सिलेंडर, हाइड्रोलिक ट्रांसमिशन है
● कैलिब्रेशन सिलेंडर अधिकतम -180 टी
● वापस दबाव सिलेंडर
● बाएं और दाएं निचोड़ तंत्र
● स्लाइड के द्वारा कैलिब्रेट किए गए मोड के ऊपर / नीचे
● मुख्य रूप से पीएलसी नियंत्रण, एक ही पैनल में हीटिंग नियंत्रण, सरल ऑपरेशन, कम विफलता दर का उपयोग करता है। निचोड़ दूरी का परीक्षण करने के लिए सेंसर का उपयोग करें

4. भागों की आपूर्ति

नहीं।

नाम

आदर्श

q'ty

1

मुख्य मशीन

ZZSRJZJ

1

2

प्रेरण भट्टी

1

3

जल शीतलन प्रणाली

1

4

हाइड्रॉलिक सिस्टम

1

5

ढालना

ग्राहक आकार प्रदान करते हैं

1

6

कंट्रोल पैनल

1

7

ऑपरेशन टेबल

1
