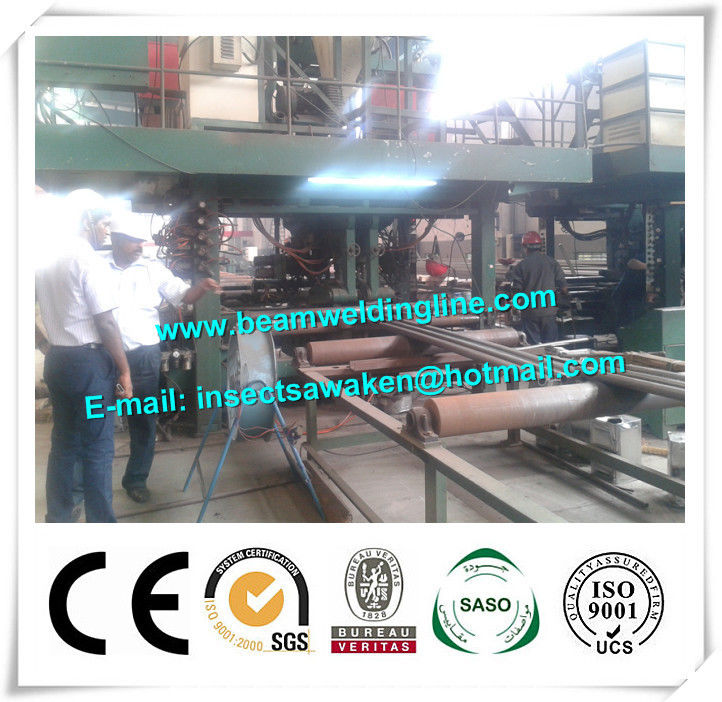

1600 मिमी कक्षीय ट्यूब वेल्डिंग मशीन, सुमेरर्ड आर्क वेल्डिंग मशीन
वेल्डिंग मशाल | 4 सेट | अधिकतम ट्यूब पैनल चौड़ाई | 1600 मिमी |
---|---|---|---|
वेल्डिंग विधि | देखा | वेल्डर ब्रांड | यूएस लिंकन |
ट्यूब व्यास | 22-89mm | ट्यूब दीवार मोटाई | 3-16mm |
हाई लाइट | ट्यूब आकार देने की मशीन,स्टील पाइप झुकने मशीन |
1600 मिमी झिल्ली पैनल वेल्डिंग मशीन, जलमग्न आर्क वेल्डिंग मशीन
1. उपकरण संरचना
● यह उपकरण साउड मशीन (वेल्डिंग मशाल के दो सेट, खड़ी और बाद में चलने वाली मशाल, तार फांसी, तार अंशांकन, फ्लक्स रीसाइक्लिंग डिवाइस आदि) से बना है, वेल्डिंग पावर स्रोत के चार सेट, इलेक्ट्रिक कंट्रोल सिस्टम (नियंत्रण बॉक्स , संचालन बक्से, आदि), स्थानांतरण रोलर, संपीड़ित हवा और इतने पर।
● वायर खिला, मशाल, विद्युत स्विच और अन्य घटकों, आयातित घटकों की सिफारिश की गई है।
● एक साथ वेल्डिंग की प्रक्रिया में, स्वतंत्र ऑपरेशन बटन के चार सेट, समायोज्य घुंडी (वेल्डिंग के नियमन सहित, पोजिशनिंग सिलेंडर मोबाइल आदि) और विनियमित डिजिटल। डिस्प्ले और डायल प्लेट एक बॉक्स में होनी चाहिए। वेल्डिंग प्रक्रिया मैन्युअल या क्रमादेशित हो सकती है।
2. संक्षिप्त परिचय
दुकान में झिल्ली वेल्डिंग क्षमता को बढ़ाने के लिए चार सेटों का उपयोग डूबने वाली चाप वेल्डिंग स्रोतों की एक एकल या ट्यूब समूह में ट्यूबों और फ्लैट बार करने के लिए, और 1600 * 4 मौजूदा मशीन के साथ करने के लिए।
● बाहर का व्यास व्यास: φ22-φ89mm
● पाइप दीवार मोटाई: 3-16 मिमी
● फ्लैट बार की चौड़ाई: 12-150 मिमी
● फ्लैट बार की मोटाई: 3-16 मिमी
● पाइप पैनल की लंबाई: कार्यशाला आकार के अनुसार
● पाइप पैनल की अधिकतम चौड़ाई: 1600 मिमी
● पाइप और फ्लैट बार की सामग्री: कार्बन स्टील या मिश्र धातु स्टील
3. तकनीकी पैरामीटर
● रोलर की ऊंचाई: 865 मिमी
● वेल्डिंग तार व्यास: φ1.6-φ2mm,
● वेल्डिंग तार खिला गति: 1-20 मी / मिनट
● वेल्डिंग तार स्पूल: 4pcs, 150kg / pc
● दूध पिलाने की गति: 0.5-2.0 एम / मिनट समायोज्य
● संपीड़ित हवा: 5-6 बार
● मशाल: 2 समूह (4 सेट्स), 2 वेल्डिंग मशाले और 2 वेल्डिंग मशालों को दायें तरफ, प्रत्येक समूह केंद्र से बाएं / दायां से 800 मिमी तक जा सकता है, प्रत्येक समूह में 2 मशालों की दूरी 30 मिमी, मशालों के कोण और पाइप 90 डिग्री है
● ऊर्ध्वाधर में मशाल का स्ट्रोक 100 मिमी है, हाथ से अतिरिक्त ठीक ट्यूनिंग स्ट्रोक 40 मिमी है। यह पाइप पैनल के विभिन्न आकार वेल्डिंग के लिए उपयुक्त है
● वेल्डिंग पावर स्रोत को देखें:
- मॉडल: डीसी -600 (यूएसए लिंकन)
- पावर इनपुट: 220V / 380V / 440V / 30HZ / 50HZ / 60 हर्ट्ज
- आउटपुट: 600 ए / 44 वी / 100%, 680 ए / 44 वी / 60%
- जब आउटपुट रेट किए जाने पर इनपुट मुद्रा: 116 ए / 67 ए / 58 ए
- आउटपुट रेंज: 70-850 ए, 13-44 वी (निरंतर वोल्टेज), 90-850 ए, 24-42 वी (निरंतर चालू)
- आयाम: 781 * 565 * 965 मिमी
- शुद्ध वजन: 237 किग्रा
- वायर फीडर हेड मॉडल: एनए -3 एस एफ (यूएसए लिंकन)
- तार खिला गति: 0-20000 मिमी / मिनट
वेल्डिंग तार व्यास: φ2mm, φ1.6mm (वैकल्पिक)
● प्रवाह वसूली प्रणाली:
- मॉडल: ZH-5
- मोटर: 5.5 किलोवाट
- प्रीहेटिंग: 2 केडब्ल्यू
- फ्लक्स भंडारण क्षमता: 260 लीटर
- ताप तापमान: 0 ℃ -200 ℃
● नियंत्रण प्रणाली:
- टच स्क्रीन, पीएलसी, एडी / डीए एक्सचेंज मॉड्यूल, एसी सर्वो सिस्टम शामिल है
- अलग ट्रांसफार्मर: 380V / 220V
4. अन्य आवश्यकताओं
● दूध पिलाने की संरचना: खिला की गति वेल्डिंग की गति के साथ तुल्यकालिक है, जो 0.5-2.0 मीटर / मिनट समायोज्य है। एक्सिस वायवीय clamping डिवाइस के साथ ऊपर विनिर्देशों ट्यूब में रोलर की एक किस्म फिट किया जा सकता है।
● साइड क्लैंपिंग तंत्र के दो सेट: पार्श्व आंदोलन के केंद्र से लगभग 0-800 मिमी, बाएं / दायां रोलर सीट के समान आंदोलन है। वायवीय उपकरणों के साथ पीछे के पहिये, ऊपर के वोल्टेज रोलर के लिए अनुकूलित पिन विनिर्देश ट्यूब, ओर रोलिंग के रोलर के पीछे की ओर मोड़ कर सकते हैं, सिलेंडर के साथ रोलर को दबाने वाले पक्ष की गति, मैन्युअल रूप से ठीक-ट्यूनिंग
● कार्य-टुकड़ा कोने में हो सकता है
● फ्लक्स रीसाइक्लिंग डिवाइस: प्रत्येक समूह मशाल को फ्लक्स रीसाइक्लिंग डिवाइस, फ्लाक्स पाउडर हॉपर से सुसज्जित किया जाना चाहिए, जो फ्लेक्स को सूखने के साथ, वेल्डेड होने के लिए भागों में ले जाया जाता है, वेल्डिंग फ्लक्स ट्यूब में रीसाइक्लिंग के रूप में वेल्डिंग के बाद साँस लेना चाहिए। पाउडर चूषण मशीन का चूषण पर्याप्त होना चाहिए, फ्लक्स ट्यूब में सामान्य वेल्डिंग सुनिश्चित करने के लिए पर्याप्त क्षमता होनी चाहिए। जो एक हीटिंग डिवाइस और वर्दी हीटिंग के साथ होना चाहिए, स्वचालित रूप से तापमान नियंत्रण, हीटिंग तापमान 0-200 ℃ के बीच है।
● वायर सहायता वाली संस्थाएं: गतिशील गति से सहायक तार फ़ीड की गति 3 गुना अधिक है।
● वेल्डिंग की गति: वेल्डिंग की गति और वेल्डिंग वेल्डिंग में समायोजित रेंज 0-2.0m / मिनट, प्रत्येक वेल्डिंग मशीन स्पीडोमीटर या डिजिटल डिस्प्ले के साथ हो सकती है।
5. उपकरण मॉडल
नहीं। | नाम | मात्रा | टिप्पणी |
1 | फ्लैट बार नीचे उठाने का पहिया | 4 सेट | / |
2 | फ्लैट पट्टी ऊपरी दबाना पहिया | 2 सेट | / |
3 | फ्लैट बार नीचे उठाने पहिया पैड | 4 सेट | / |
6. आपूर्ति के दायरे
नहीं। | उपकरण | आदर्श | ब्रांड | मात्रा |
1 | मुख्य मशीन | पीपीएच -1600 * 4 | FSM | एक सेट |
2 | वेल्डिंग पावर | डीसी-600 | यूएस लिंकन | 4 सेट |
3 | प्रवाह वसूली प्रणाली | ZH-5 | Wujiang | एक सेट |
4 | वायर खिला नियंत्रक | NA-3SF | यूएस लिंकन | 4 सेट |
5 | जलाकर | 600A | चीन | 4 सेट |
6 | सीढ़ी और सहायक | FSM | एक सेट | |
7 | प्रकाश | 40W | फिलिप | 5 सेट |
7. स्पेयर पार्ट्स और टूल्स
नहीं। | नाम | विशिष्टता | मात्रा |
1 | तार फ़ीड रैक | φ2.0 मिमी या φ1.6 मिमी | एक सेट |
2 | टिप से संपर्क करें | एम 6 / φ2.0 मिमी या एम 6 / φ1.6 मिमी | 20 पीसी |
3 | ओइलर | 1 पीसी | |
4 | नापनेवाला | 9 पीसी | एक सेट |
5 | बंदर स्पैनर | 8 " | 1 |
6 | विकर्ण काटने वाली झुमके | 6 " | 1 |
7 | पेंचकस | 4 "- आकार | 1 |
8 | पेंचकस | 4 "+ आकार | 1 |
9 | शासक | 150mm | 1 |
10 | प्लास्टिक उपकरण बॉक्स | 200 * 200 * 400mm | 1 |
झिल्ली दीवार पैनल वेल्डिंग मशीन के लिए इनपुट और आउटपुट कन्वेयर आप इसे सीधे खरीद सकते हैं या हमारे चित्र के अनुसार इसका उत्पादन कर सकते हैं। यदि आप वेल्डिंग प्रक्रिया देखना चाहते हैं, तो यूट्यूब पर लुक मांकई खोजें। |
पाइप और पैनल इनपुट क्षेत्र ● बाहर का व्यास व्यास: φ22-φ89mm ● पाइप दीवार मोटाई: 3-16 मिमी ● फ्लैट बार की चौड़ाई: 12-150 मिमी ● फ्लैट बार की मोटाई: 3-16 मिमी ● वेल्डिंग मशाल: 4 इकाइयां (देखा) ● पाइप पैनल की अधिकतम चौड़ाई: 1600 मिमी |
