स्वचालित स्टील वेल्डिंग टेबल घर वेल्डिंग Turntable, ऊंचाई समायोज्य
हाई लाइट | वेल्ड मैनिप्युलेटर,वेल्ड positioner |
---|

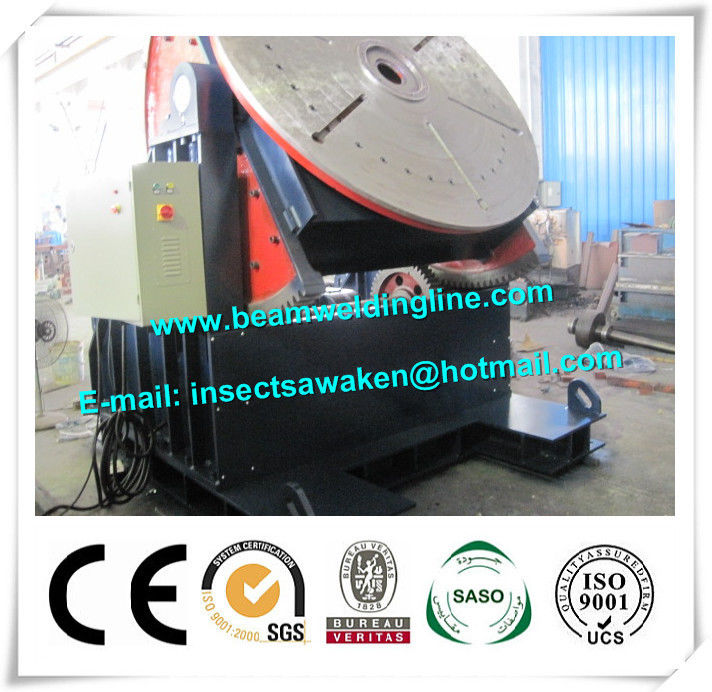

स्वचालित स्टील वेल्डिंग टेबल घर वेल्डिंग Turntable, ऊंचाई समायोज्य
1. मुख्य परिचय
वेल्डिंग पोजिशनर ने स्थितिर वेल्डिंग, पोसेसरर, वेल्डिंग टेबल, वेल्डिंग मोड़ टेबल, रोटरी मोड़ मशीन, पूंछ पोजीशनर के लिए सिर, वेल्डिंग मोड़ टेबल, स्वचालित घूर्णन वेल्ड टेबल, वेल्ड बदलते टेबल, स्वचालित वेल्डिंग पोसेसर, घूर्णन तालिका, ऊंचाई समायोज्य वेल्डिंग बदलते टेबल , समायोज्य टर्निंग टेबल, झुकाव वेल्डिंग पोजिशनर, झुकाव घूर्णन तालिका, झुकाव वेल्डिंग बदलते तालिका।
2. मुख्य विशेषताएं
● स्वचालित झुकाव वेल्डिंग पोजिशनर / स्टील वेल्ड टेबल मुख्य रूप से कार्यबल परिक्रामी इकाई और झुकाव इकाई से बना है। कार्यबल उठाने, तिरछा और परिक्रामी के साथ, कार्य-पटल पर तय कार्य-टुकड़ा को वेल्डिंग और विधानसभा के लिए आदर्श स्थिति में रखा जा सकता है।
● स्वचालित झुकाव वेल्डिंग पोजिशनर / स्टील वेल्ड टेबल सीरीज़ पक्ष झुकाव प्रकार, सिर पूंछ रोटरी प्रकार, सिर और पूंछ-स्टॉक उठाने वाले रोटरी प्रकार, सिर और पूंछ-स्टॉक झुकाव प्रकार, डबल रोटरी प्रकार स्थिति स्थिति में विभाजित कर सकते हैं। पोजिशनर वेल्डिंग कॉलम और उछाल के साथ काम कर सकता है ताकि स्वचालित विशेष उद्देश्य वेल्डिंग सेंटर का पता लगा सके। रोबोट बाह्य उपकरणों के रूप में, यह स्वचालित वेल्डिंग को महसूस करने के लिए रोबोट के साथ भी काम कर सकता है।
● स्वचालित झुकाव वेल्डिंग पोजिशनर / स्टील वेल्ड टेबल, 0-120 डिग्री से झुकाव, वीएफडी द्वारा 360 डिग्री घूर्णन कर सकते हैं।
● हम ग्राहकों की कार्य-टुकड़े और वेल्डिंग प्रक्रिया के अनुसार स्थिति निर्धारण और डिजाइन कर सकते हैं।
3. तकनीकी विनिर्देश
आदर्श | ZHBJ-12 | ZHBJ-30 | ZHBJ-50 | ZHBJ -100 | ZHBJ-150 | ZHBJ-200 |
रेटेड लोड हो रहा है | 1200kg | 3000 किलो | 5000kg | 10000kg | 15000kg | 20000kg |
कार्यबल व्यास | φ1200mm | φ1400mm | φ1500mm | φ1800mm | φ2000mm | φ2200mm |
रोटेटिंग गति | 0.11-1.1rpm | 0.11-1.1rpm | 0.09-0.9rpm | 0.03-0.3rpm | 0.03-0.3rpm | 0.03-0.3rpm |
घुमाव की गति | 0.4rpm | 0.23rpm | 0.2rpm | 0.14rpm | 0.14rpm | 0.14rpm |
उलटा कोण | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° |
घूर्णन मोटर शक्ति | 0.75kw | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw |
मोटर बिजली को उलट करना | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw | 7.5kw |
अधिकतम विलक्षणता दूरी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
अधिकतम गुरुत्व केंद्र दूरी | 250 मिमी | 300 मिमी | 300 मिमी | 400mm | 500 मिमी | 600 मिमी |
कार्यबल टी स्लॉट मात्रा | 6 | 6 | 6 | 6 | 6 | 6 |
4. प्रयुक्त indystry
● दबाव वाहिकाओं
● पाइप विनिर्माण उद्योग
● पवन बिजली का निर्माण
● रासायनिक और ईंधन भंडारण टैंक का निर्माण
● कोई भी भारी बेलनाकार नौकरी
रोटेशन बड़ी रेंज का पलटनेवाला और वेल्डिंग के लिए सही स्थिति में काम करने वाली अच्छी स्थिरता को गोद लेती है। कार्यबल मोटर द्वारा सटीक और विश्वसनीय स्थिति बनाने के लिए झुका हुआ है। किसी भी क्षमता के साथ अच्छी गुणवत्ता वेल्डिंग टर्नटेबल वेल्डिंग के लिए सही स्थिति में कार्यपीता बनाता है। कार्यबल को गोद लेता है एसी आवृत्ति रूपांतरण की गति, बड़ी रेंज और चर गति और उच्च परिशुद्धता की जरूरत स्थिति पर वेल्ड। वेल्डिंग टर्नटेबल वेल्डिंग गुणवत्ता और उत्पादकता में सुधार और वेल्डिंग श्रम को कम करता है। |
