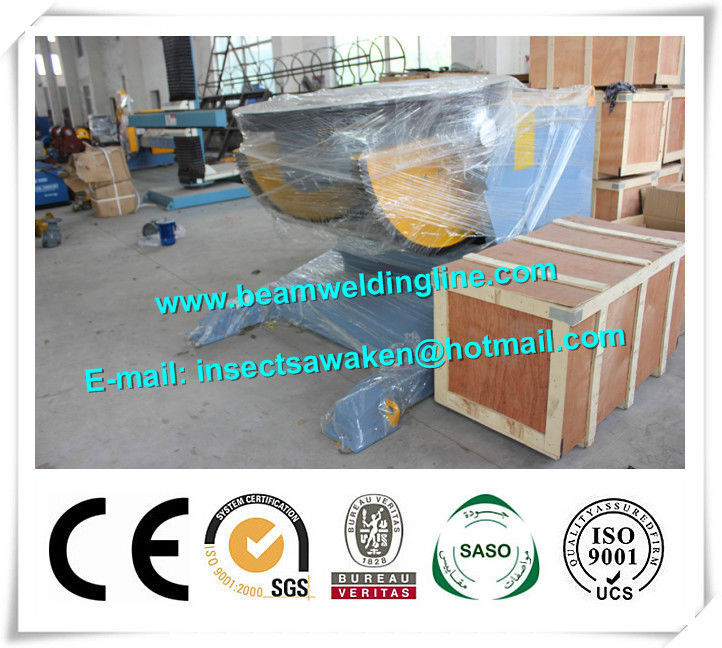

रोटरी वेल्डिंग पोजीशनर और वेल्डिंग टर्नटेबल / स्वचालित वेल्डिंग मैनिपुलेटर

रोटरी वेल्डिंग पोजीशनर और वेल्डिंग टर्नटेबल / स्वचालित वेल्डिंग मैनिपुलेटर

1. तकनीकी डेटा

● अधिकतम लोड क्षमता: 6000 किलो
● कार्यस्थल रोटेशन गति: 0.05-0.5 आरपीए
● कार्यस्थल रोटेशन पावर: 2.2 किलोवाट
● कार्यबल व्यास: Φ1500 मिमी
● कार्यक्षेत्र तिरछा कोण: 0-120 डिग्री
● कार्यबल झुकने की गति: 0.14 rpm
● कार्यबल तिरछी शक्ति: 3 किलोवाट
● अधिकतम केन्द्रापूर्ण विलक्षणता दूरी: 200 मिमी
● अधिकतम सेंसर ऊंचाई: 300 मिमी
● 90 डिग्री झुकने के समय अधिकतम रोटेशन व्यास: 2500 मिमी
● आयाम एल * डब्ल्यू * एच: 2200 * 1500 * 1450 मिमी
● वजन: 3.7 टन

संरचना दिखा रहा है यह मशीन हमारे उन्नत वेल्डिंग पोजिशनर उपकरण का एक प्रकार है, जिसे शोध किया जा रहा है और घरेलू और अंतरराष्ट्रीय उन्नत स्थिति निर्धारण उपकरण को अवशोषित किया गया है। कार्यबल मोटर, सटीक और विश्वसनीय स्थिति से झुका हुआ है। यह वेल्डिंग के लिए सही स्थिति में कार्य-टुकड़ा बनाता है। कार्यबल एसी आवृत्ति रूपांतरण गति को गोद लेती है, इसलिए गति की गति और उच्च परिशुद्धता की बड़ी रेंज, ज़रूरत की गति पर वेल्ड। तदनुसार इस डिवाइस में कॉम्पैक्ट संरचना, छोटे क्यूबेशन, सुंदर आकार, हल्के, सुविधाजनक संचालन और इतने पर फायदे हैं। यह मशीन सभी प्रकार की ऑटो वेल्डिंग या मैनुअल वेल्डिंग को जोड़ती है, वेल्डिंग की गुणवत्ता में सुधार, वेल्डिंग श्रम को कम करने और उत्पादकता में सुधार कर सकती है।

2. संरचना विशेषताओं

● स्थिति मशीन की मुख्य मशीन में मशीन ढांचे, झुकने आंदोलन, रोटेशन आंदोलन, बिजली उपकरण और नियंत्रण बॉक्स का संचालन शामिल है,

● मशीन ढांचे स्टील प्लेट और बीम स्टील वेल्डिंग को एक शरीर में गोद लेती है, उपकरण की नींव है, सभी वेल्डिंग सीम का अनुरोध तीव्रता के एक वर्ग के साथ वेल्ड समझौते के लिए।

● झुकने आंदोलन संगठन, कीड़ा को चलाने के लिए मोटर को अपनाना है, और अपने कीड़ा पहिया को चलाने के लिए है, जो झुकाव वाले शरीर पर तय हो गया है, पूरे झुकाव के ढांचे को अपने आंदोलन को पूरा करने के लिए कृमि व्हील के माध्यम से कार्य करता है।

● कार्यबल 0-120 डिग्री के भीतर किसी भी स्थिति में झुकाव या रोक सकता है ब्रेकिंग फ़ंक्शन के साथ मोटर ड्राइविंग, झुकाव कोण उच्च बिंदु की स्थिति में सीमा स्विच है वर्म और वर्म व्हील यूनिट ट्रांसमिशन में स्व-लॉक तंत्र है, इसलिए कार्यबल रेटेड लोडिंग के तहत अपने आप पर झुकाव नहीं करेगा

● रोटेशन संगठन झुकने वाले शरीर पर है, कार्यबल अपने विमान के साथ असीम रूप से घूमता है, एफडब्लूडी, आरईवी के रूप में कार्य नियंत्रण बोर्ड पर नियंत्रण स्विच द्वारा महसूस किया जा सकता है। वर्टेबल रोटेशन का पारेषण: एसी मोटर - वर्म-गियर रीड्यूसर - वर्कबैलेबिल इत्यादि। इसका प्रस्ताव उन लोगों द्वारा स्थानांतरित किया जाता है जो वेल्डिंग काम करते हैं और वेल्डिंग काम करते हैं। मोटर आवृत्ति रूपांतरण गति नियंत्रण को गोद ले।

● ध्यान: कृमि और कृमि पहिया यूनिट में स्वयं-लॉक तंत्र है, जब कार्यक्षेत्र झुकाव, विषमता दूरी को लम्बाई की सीमा से अधिक नहीं लोड हो रहा है, या फिर यह अपने द्वारा कार्यबल चलाने के लिए तैयार होगा

● कार्बन स्टिक और रोटर सहित, नीचे काम की मेज पर आचरण बिजली डिवाइस तय करें, और नरम केबल बीच में चलने के लिए बेस के अंत से जुड़ते हैं। आचरण डिवाइस सुरक्षित और आचरण बिजली चालू 1000A तक पहुंच सकता है।

● इलेक्ट्रिक कंट्रोल सिस्टम में नियंत्रण बोर्ड और रिमोट कंट्रोल होते हैं फ़्रेम के भीतर आंशिक स्थान नियंत्रण बोर्ड के रूप में लिया जाता है, मोटर चालू / बंद और इन्वर्टर को नियंत्रित करने वाले इंस्टॉलेशन तत्वों के साथ। जिसके माध्यम से एफडब्ल्यूडी, आरईवी, टिल्ट यूपी, टिल्ट डाउन और कार्यबल की रोटेशन स्पीड को नियंत्रित कर सकते हैं।

बॉक्स और पैनल का संचालन करें स्वत: वेल्डिंग पोजिशनर / वेल्डिंग टर्नटेबल का इस्तेमाल स्वचालित वेल्डिंग या मैनुअल वेल्डिंग में किया जा सकता है, जैसे कि पाइप क्षैतिज वेल्डिंग, ट्यूब एंड वेल्डिंग, एक्सल, ट्रे और बैरल, यह दबाव जहाजों के उपकरणों, धातुकर्म, विद्युत शक्ति, रासायनिक मशीन में व्यापक रूप से इस्तेमाल किया जा सकता है। उद्योग आदि
