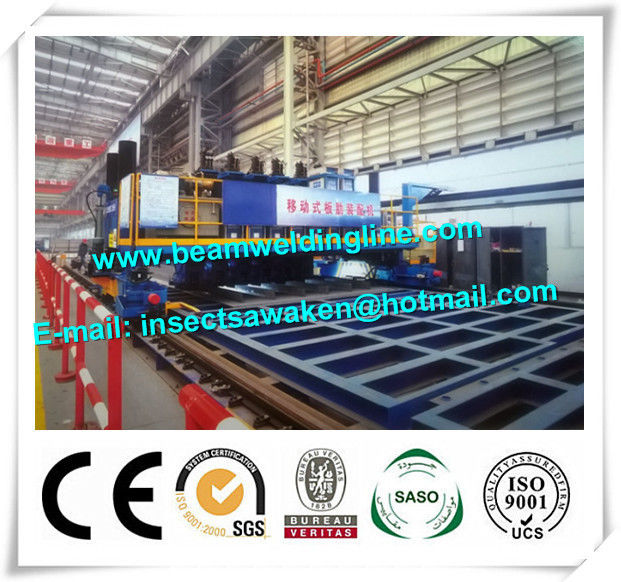

गैन्ट्री फ्रेमवर्क के साथ हाइड्रोलिक अनुदैर्ध्य टी बीम वेल्डिंग मशीन

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Friendship Machinery

प्रमाणन: CE, ISO

मॉडल संख्या: FSM सीरीज

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1

पैकेजिंग विवरण: मानक निर्यात पैकिंग

प्रसव के समय: 30 कार्य दिवसों

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

वेल्डेड एच बीम लाइन

,

submerged arc welding equipment

गैन्ट्री फ्रेमवर्क के साथ हाइड्रोलिक अनुदैर्ध्य टी बीम वेल्डिंग मशीन
गैन्ट्री फ्रेमवर्क के साथ हाइड्रोलिक अनुदैर्ध्य टी बीम वेल्डिंग मशीन

1. तकनीकी पैरामीटर


● मुख्य फ्रेमवर्क चौड़ाई: 7000 मिमी

● प्रभावी काम-टुकड़ा सड़ने चौड़ाई: 6000 मिमी
● मुख्य फ्रेमवर्क ऊंचाई: 2100 मिमी
● न्यूनतम रिब दूरी (सिंक्रोनस वेल्डिंग): 600 मिमी
● प्रेरित मोटर: 0.75 किलो * 2 सेट
● विधानसभा बांह: 5 सेट
● ऊपर और नीचे दबाव सिर दूरी: 100 मिमी (दबाने बल 2tons)
● बाएं और दाएं केंद्रित दूरी: 120 मिमी (दबाव बल 1ton)
● हाइड्रोलिक प्रणाली: अधिकतम 140 किलो / सेमी 2


2. आपूर्ति रेंज


● गैन्ट्री फ्रेमवर्क: संचालित डिवाइस * 2 सेट, बीम रनिंग * 2 सेट, ऊपरी प्लेटफार्म, कॉलम, गाइडवे हुक, कंट्रोल सिस्टम, केबल और इतने पर।
● विधानसभा डिवाइस: ऊपर / नीचे दबाव सिर, बाएं / दाएँ सेंटरिंग डिवाइस, बाएं / दायां समायोज्य डिवाइस।
● हाइड्रोलिक प्रणाली: हाइड्रोलिक पंप स्टेशन, सिलेंडर, पाइप लाइन और इतने पर।
● कन्वेयर: एन्क्रिप्शन असर कन्वेयर कुल 30 मीटर, ट्रांसमिशन रेड्यूसर / मोटर, ड्रैग एंड चेन, पैच व्हील और ढकली डिवाइस * 5 सेट।
● स्पेयर पार्ट्स

(गैन्ट्री प्रकार टी पैनल कोडांतरण मशीन, टी बार फिट हो मशीन)

(आम तौर पर पैनल को क्लैंप करने के लिए 5 यूनिट पोजिशनिंग डिवाइस के साथ)

ऊपर और नीचे दबाव सिर दूरी: 100 मिमी (दबाने बल 2tons)

टी बार अनुदैर्ध्य फिट उपकरण: यह उपकरण मुख्य प्लेटों पर कील वेल्डिंग द्वारा अनुदैर्ध्य stiffeners फिट करने के लिए प्रयोग किया जाता है जो बट वेल्डिंग के पिछले चरण से आते हैं। यह चुंबकीय नियंत्रक और हाइड्रोलिक सिलेंडर का उपयोग स्पान, दायां कोण और मुख्य प्लेटों और स्टिफ़नर के बीच शून्य अंतर को नियंत्रित करने के लिए करता है ताकि उन्हें उचित स्थान पर रखा जा सके।
