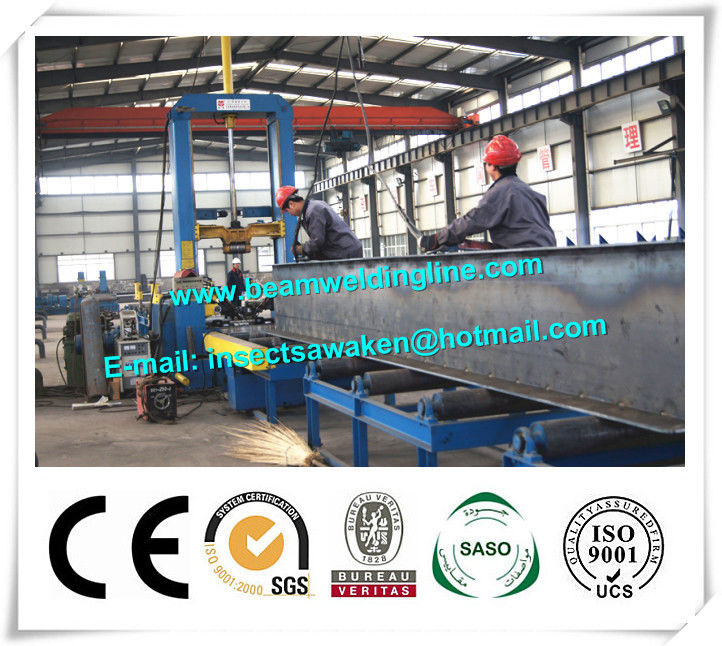

स्वचालित एच बीम सममितीय के स्पॉट वेल्डिंग के लिए एसडबलिंग मशीन
हाई लाइट | वेल्डेड एच बीम लाइन,submerged arc welding equipment |
---|
स्वचालित एच बीम सममितीय के स्पॉट वेल्डिंग के लिए एसडबलिंग मशीन
1. सरल परिचय
यह कोडांतरण मशीन सममित, गैर-सममित, ऑफ-सेंटर और गैर-यूनिफॉर्म एच स्टील्स के इकट्ठे हुए स्थान वेल्डिंग पर लागू होती है। यह मशीन एक तरफ मैनुअल या इलेक्ट्रिक लिंक एडजस्टमेंट के मार्ग को गोद लेती है और एक तरफ हाइड्रोलिक रूप से आसन्न है जो अंतरराष्ट्रीय स्तर पर लोकप्रिय है। वेल्डिंग और सुस्ती अलग-अलग गति को अपनाने की है, जो कार्य निष्पादन को प्रभावी रूप से बेहतर बनाता है।
2. विशेषताएं
● एच बीम वेब ऊंचाई के अनुसार 3 मॉडल: 1500, 1800 और 2000 मिमी
● हाइड्रोलिक ट्रांसमिशन के साथ वेब और निकला हुआ किनारा clamping और केंद्रित करने सहित प्रक्रिया
● कंट्रोल सिस्टम जापानी मित्सुबिशी पीएलसी नियंत्रक का अनुकूलन करता है
● दोनों पक्षों को मैकेनिकल सिस्टम के माध्यम से दबड़ा हुआ और गठबंधन किया गया है, वेब की स्थिति निर्धारण और विशिष्ट सीमा के भीतर विभिन्न चौड़ाई के निकला हुआ किनारा सटीक स्वचालित संरेखण सुनिश्चित करने के लिए, हर बार सनकी रोलर को समायोजित करने की कोई आवश्यकता नहीं है
● दबदबा स्थिरता सुनिश्चित करने के लिए, सही और बाएं 4 मार्गदर्शक गाइड के माध्यम से अपर प्रेस बीम
● कॉम्प्रेस्ड वायु इनपुट, आउटपुट कन्वेयर और इनलेट खींचिंग रॉड सिस्टम के बिना, प्रकाश-ड्यूटी ऑयल सिलेंडर से संचालित स्वचालित स्थान वेल्डिंग चाप-ट्रेसिंग यूनिट, सेगमेंट, लम्बाई और मात्रा में हैं, जो कि काम की लंबाई के अनुसार चुना जा सकता है
● दोनों पक्षों में एडजस्टमेंट हाइड्रोलिक स्टॉपिंग रैक लगाने के लिए उपयोग किया जाता है, जिससे वेब के अंत की ओर संरेखण सुनिश्चित हो सकता है और विधानसभा के दौरान निकला हुआ किनारा
3. तकनीकी पैरामीटर
नहीं। | मद | विशिष्टता | ||
1 | वेब बीम ऊंचाई | 200-1500mm | 200-1800mm | 200-2000mm |
2 | वेब बीम मोटाई | 5-32mm | 5-32mm | 5-32mm |
3 | निकला हुआ किनारा बीम चौड़ाई | 160-800mm | 160-800mm | 160-800mm |
4 | निकला हुआ किनारा बीम मोटाई | 6-40mm | 6-40mm | 6-40mm |
5 | एच बीम की लंबाई | 3000-15000mm | 3000-15000mm | 3000-15000mm |
6 | गति को इकट्ठा करना | 0.6-6m / मिनट | 0.6-6m / मिनट | 0.6-6m / मिनट |
7 | अनुमानित लेआउट आयाम | 28m * 4m * 4.6M | 28m * 4m * 4.9M | 28m * 4m * 5.1M |
