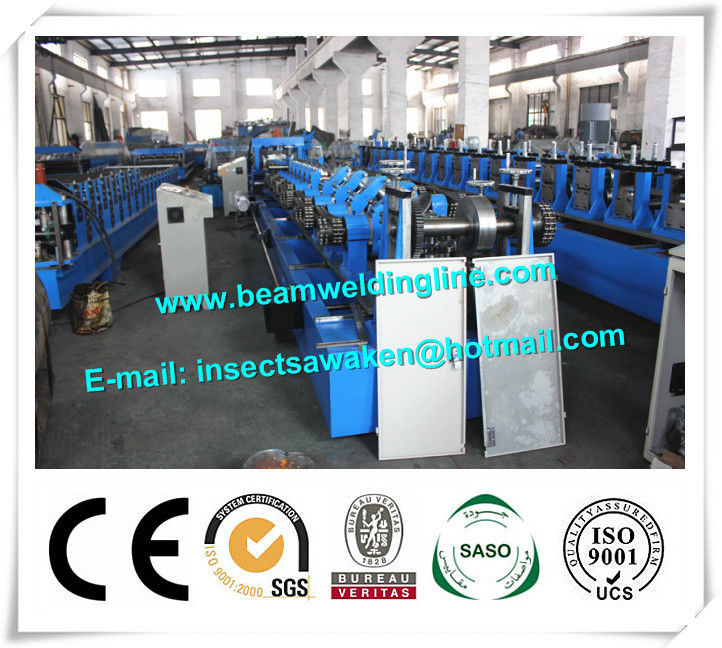

ब्लू विनिमेय सीजीएच शहतीर रोल बनाने मशीन पूरी तरह से स्वचालित
हाई लाइट | नालीदार मशीन बनाने रोल,धातु मशीन बनाने रोल |
---|
ब्लू विनिमेय सीजीएच शहतीर रोल बनाने मशीन पूरी तरह से स्वचालित
1. तकनीकी तिथि
ए। सी के लिए शहतीर: चौड़ाई 80-300 मिमी, ऊंचाई 40-80 मिमी, छोटे रिब 14-25 मिमी
ख। जेड शहर्लिन के लिए: चौड़ाई 80-300 मिमी, ऊंचाई 40-80 मिमी, छोटे रिब 14-25 मिमी
2. मुख्य मशीन
ए। मैनुअल उतारना: बिना किसी शक्ति के निष्क्रिय मॉडल
ख। बेकार की क्षमता लोड हो रही है: 3 टन
सी। मुख्य मशीन फ्रेम: एच बीम पूर्ण वेल्डेड को गोद लेती है
घ। गाइड मॉडल: साइड रोलर मॉडल
ई। ट्रांसमिशन मॉडल: दीवार मॉडल श्रृंखला ट्रांसमिशन
च। रोलर व्यास: 70 मिमी
जी। प्रेरित मॉडल: मोटर, 18.5 किलोवाट
एच। हाइड्रोलिक स्टेशन बिजली: 5.5 किलोवाट
मैं। गठन की गति: 20 मी / मिनट
ञ। रोलर स्टेशन: 16 मुख्य स्टेशन और एक श्रृंखला रोलर्स सहायता करते हैं
कश्मीर। रोलर सामग्री: जीसीआरआरआर एचआरसी 58-62 शमन, क्रोमियम चढ़ाना सतह के उपचार
एल। मुख्य धुरी सामग्री: सीआर40 कंडीशनिंग एचआरसी 28-30
मीटर। कट ऑफ विधि: हाइड्रोलिक कटर (एक सेट)
एन। मोटाई बनाना: 1.5-3 मिमी
ओ। परिशुद्धता मापना: ± 2 मिमी
पी। इलेक्ट्रिक और हाइड्रोलिक भाग
- पीएलसी नियंत्रण, पलटनेवाला स्वत: नियंत्रण, यांत्रिक या हाइड्रोलिक ड्राइव और खतरनाक के कार्य करता है
- नियंत्रण कक्ष में बटन, स्विच और आपातकालीन स्टॉप, 7.5 'टच स्क्रीन है
- ताइवान से हाइड्रोलिक भागों
क्यू। काम का माहौल
- पावर: 415V60 एचजेड
- वर्तमान: 30 किलोवाट से कम
3. कार्य चरण
उतारना - गाइड और समतल - रोल बनाने - छिद्रण - हाइड्रोलिक कट ऑफ - आउटपुट
मैनुअल अनकॉयलर: 3 टन |
आउटपुट तालिका 2 सेट |
