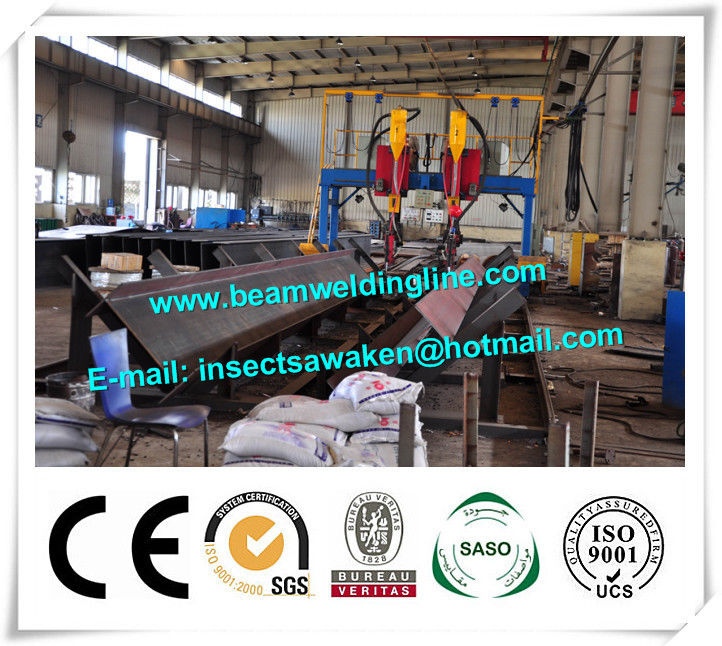

गैन्ट्री जलमग्न आर्क वेल्डिंग मशीन एच बीम स्टील उत्पादन लाइन
हाई लाइट | एच बीम सीधे मशीन,submerged arc welding machine |
---|
गैन्ट्री जलमग्न आर्क वेल्डिंग मशीन एच बीम स्टील उत्पादन लाइन
1. मुख्य विशेषताएं
● एच बीम गैन्ट्री गेट वेल्डिंग मशीन में दो संरचनाएं हैं: गैन्ट्री गेट चाल प्रकार और डबल
ब्रैकट चाल प्रकार
● गैन्ट्री गेट या ब्रैकट ड्राइव विधि: एसी मोटर और आर श्रृंखला कीड़ा reducer।
● वेल्डिंग की गति: 0.15-1.5 मीटर / मिनट
● आर्क गाइड फ्रेम सिर फ़ंक्शन यांत्रिक रूप से ऊपर और नीचे, बाएं और दाएं ट्रैक करने के लिए है
● आयातित आवृत्ति कनवर्टर गैन्ट्री गेट या ब्रैकटर्स स्टीपलस गति को महसूस करने में सक्षम है
विस्तृत गति समायोजन रेंज, उच्च सटीकता और निरंतर आउटपुट टोक़ के साथ समायोजन।
● विद्युत नियंत्रण कैबिनेट में मुख्य नियंत्रण कैबिनेट और रिमोट ऑपरेशन बॉक्स शामिल हैं।
● एक समय में दो कार्य-टुकड़े
2. आपूर्ति रेंज
● गैन्ट्री गेट इकाई: गैन्ट्री गेट, ट्रैवल डिवाइस, पार्श्व स्लाइडिंग डिवाइस, वायर व्हील और पाइप खिलाना
सामान।
● वेल्डिंग बांह और गाड़ी: वेल्डिंग बांह, मोटर ट्रांसमिशन डिवाइस, स्थानांतरित डिवाइस और सहायक उपकरण (प्रत्येक 2 सेट)।
● आर्क गाइड डिवाइस: वेल्डिंग बंदूक, मैकेनिकल एडजस्टिंग यूनिट और फीडिंग वायर मशीन (2 सेट प्रत्येक)।
● प्रवाह वसूली प्रणाली: 100kg प्रवाह वसूली मशीन, अलग सामग्री बैरल, प्रवाह कूदनेवाला, प्रवाह वसूली और संचरण pipe.using मैनुअल।
● इलेक्ट्रिक कंट्रोल सिस्टम: इलेक्ट्रिक कंट्रोल कैबिनेट, एसी फ्रिक्वेंसी कनवर्टर, ऑपरेशन बॉक्स, लाइटिंग,
चेतावनी प्रकाश।
● पाइप और तार प्रणाली: वेल्डिंग मशीन बिजली के तार, नियंत्रण तार, वेल्डिंग केबल, गैन्ट्री गेट नियंत्रण
केबल, वायु स्रोत पाइप, फिसलने फ्रेम निलंबित
● वेल्डिंग सिस्टम: एमजेड -1000 उप मर्ज चाप वेल्डिंग मशीन * 2sets
3. तकनीकी विनिर्देश
आदर्श | वेब ऊंचाई | निकला हुआ किनारा चौड़ाई | वेल्डर मॉडल | वेल्डिंग प्रकार | रेल दूरी | कुल बिजली |
नंबर 1 | 200-1500mm | 200-800mm | MZ-1000 | नाव प्रकार वेल्डिंग | 4000 mm | 10KW, बाहर वेल्डर शक्ति |
No.2 | 200-2000mm | 200-800mm | 2000 मिमी |
एच बीम गैंट्री जलमग्न चाप वेल्डिंग मशीन स्थिर कार्य और तेजी से रिश्वत समारोह है। यह चाप मार्गदर्शक रैक ट्रिपल अक्ष मैकेनिकल ट्रेसिंग तरीका है, ताकि वेल्डिंग बंदूक को सही स्थिति पर लक्षित किया जा सके। मेनफ्रेम और वेल्डर एक साथ संचालित होते हैं। यह आसानी से संचालित और उच्च गुणवत्ता है |
दो मॉडल हैं: गैन्ट्री टाइप स्वचालित वेल्डिंग मशीन और डबल कॉलम बीम स्वचालित वेल्डिंग मशीन। यह स्थिर चल रहा है और तेजी से यात्रा की गति के कार्यों के साथ एसी पलटनेवाला नियंत्रण को गोद लेता है, सीम-ट्रैकिंग मार्गदर्शक प्रक्रिया तीन-स्पिन्डल प्रणाली है, बिना किसी अपवाद के संरेखण की गारंटी देने के लिए, मुख्य फ्रेम और वेल्डिंग मशीन प्रवाह स्वत: पुनर्प्राप्ति प्रणाली के साथ एकीकृत नियंत्रण और यह उच्च दक्षता के साथ काम करना आसान है डबल कॉलम बीम स्वचालित वेल्डिंग मशीन एक ही समय में दो टुकड़े बीम लगा सकती है, और वेब की ऊंची ऊंचाई मुख्य मशीन द्वारा सीमित नहीं है। |
