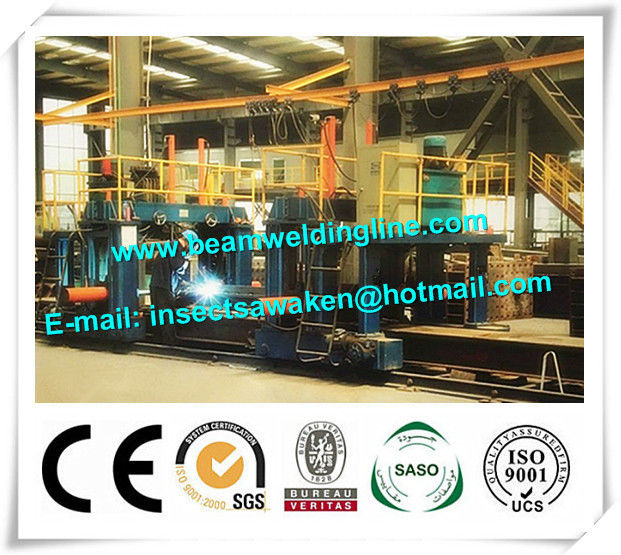

स्टार बीम स्वचालित विधानसभा मशीन वेल्डिंग लाइन शक्तिशाली मोटर
हाई लाइट | वेल्डेड एच बीम लाइन,submerged arc welding equipment |
---|
यह संयोजन की प्रक्रिया के दौरान स्टार बीम (1 पीसी एच बीम और 2 पीसी टी बीम सहित) को इकट्ठा करने के लिए प्रयोग किया जाता है। एच बीम कार्यस्थल पर तय किया जाएगा, दोनों पक्षों में 2 पीसी टी बीम मुख्य एच बीम , लॉकिंग ब्लॉक (टी बीम का समर्थन) अलग चौड़ाई, ऊपरी सिलेंडर और साइड सिलेंडर को मुख्य ढांचे पर फिट करने के लिए अग्रिम रूप में बनाया जाएगा, अलग-अलग टी बीम और टी बीम के निकला हुआ किनारों के वेब को दबाएगा, और फिर कार्यकर्ता मैनुअल संयोजन कर सकते हैं।
आम तौर पर इसे दो सेट स्टार बीम कोडिंग मशीन की एक साथ मिलकर काम करने की जरूरत होती है, वे टी बीम को एच बीम से जोड़ते हैं और फिर कार्यकर्ता दो सेट मशीन के बीच में एक पूर्ण सितारा बीम प्राप्त करने के लिए मज़बूत होंगे।
2. तकनीकी पैरामीटर
● स्टार बीम का आकार: 200 * 200 से 1500 * 1500 मिमी
● मोटाई सीमा: 6-50 मिमी
● स्टार बीम की लंबाई: 3000-12000 मिमी
● फ़्रेमवर्क चलती गति: 0.4-4.0 एम / मिनट
● हाइड्रोलिक सिस्टम दबाव: 14Mpa
● बाएं और दायें सिलेंडर दबाव: 30 टी
● बाएं और दाएं सिलेंडर स्ट्रोक: 500 मिमी
● ऊपरी सिलेंडर दबाव: 2 टी
● ऊपरी सिलेंडर स्ट्रोक: 600 मिमी
● चलते हुए मोटर: 1.5 किडब्ल्यू * 2
● तेल पंप मोटर: 7.5 किलोवाट
