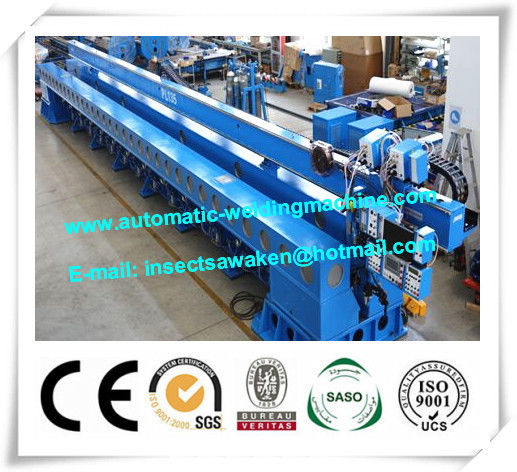

इस्पात प्लेट बट्ट संयुक्त एच बीम वेल्डिंग लाइन के लिए जहाज यार्ड वेल्डिंग
हाई लाइट | h beam assembly machine,submerged arc welding equipment |
---|
1. तकनीकी पैरामीटर
● वेल्डिंग की चौड़ाई: 6100 मिमी
● स्टील प्लेट मोटाई: 6-14 मिमी
● सामग्री: कार्बन स्टील
2. सरल परिचय
इस्पात बट वेल्डिंग मशीन मुख्य वेल्डिंग डिवाइस और नियंत्रण प्रणाली में शामिल हैं, वे केबल से जुड़े हैं। मुख्य वेल्डिंग डिवाइस में मुख्य ढांचे, हाइड्रोलिक प्रकार प्रेस और क्लैंप डिवाइस, तांबा बैकअप ब्लॉक, वेल्डिंग कार्ट, वेल्डिंग बंदूक समायोजन डिवाइस, वायवीय केन्द्रिंग डिवाइस, कार्य-टुकड़ा कन्वेयर, एयर सर्कल सिस्टम एक्ट शामिल हैं।
3. प्रमुख भागों परिचय
● पियानो प्रकार clamping डिवाइस
● कार्य-टुकड़ा कन्वेयर
● वेल्डिंग कार्ट
● बैकसाइड मोल्डिंग नाली
● केंद्रित डिवाइस
● वेल्डिंग सीम ट्रैकिंग सिस्टम (मॉनिटर) - विकल्प
4. आपूर्ति रेंज
नाम | विशिष्टता |
प्रभावी वेल्डिंग चौड़ाई | 6100mm |
प्रभावी वेल्डिंग मोटाई | 6-14mm |
कार्य-टुकड़ा सामग्री | कार्बन स्टील |
वेल्डिंग विधि | एमएजी / एमआईजी |
वेल्डिंग सीम ट्रैकिंग सिस्टम | विकल्प |
वेल्डिंग सीम प्रभाव | एक तरफ वेल्डर दोनों पक्षों को तेज कर दिया गया है, रिवर्स पर वेल्डिंग सीम की ऊंचाई साइड 1.5 मिमी से कम है, अग्रिम में बीवेलिंग है |
दबाना विधि | हाइड्रोलिक सिलेंडर क्लैंप और प्रेस |
वेल्डिंग की गति | 50-500mm / मिनट |
वेल्डर स्रोत | चक्कीवाला |
मोल्डिंग नाली सामग्री | तांबा |
ढलाई नाली शीतलन विधि | पानी ठंढा करना |
ड्राई चलने की गति | चरण-कम समायोज्य (0-4000 मिमी / मिनट) |
वेल्डिंग एक्शन समायोजित करें | मैन्युअल समायोजन |
वेल्डिंग बंदूक शीतलन विधि | पानी ठंढा करना |
वोल्टेज | एसी 380 वी 50 एचजेड |
