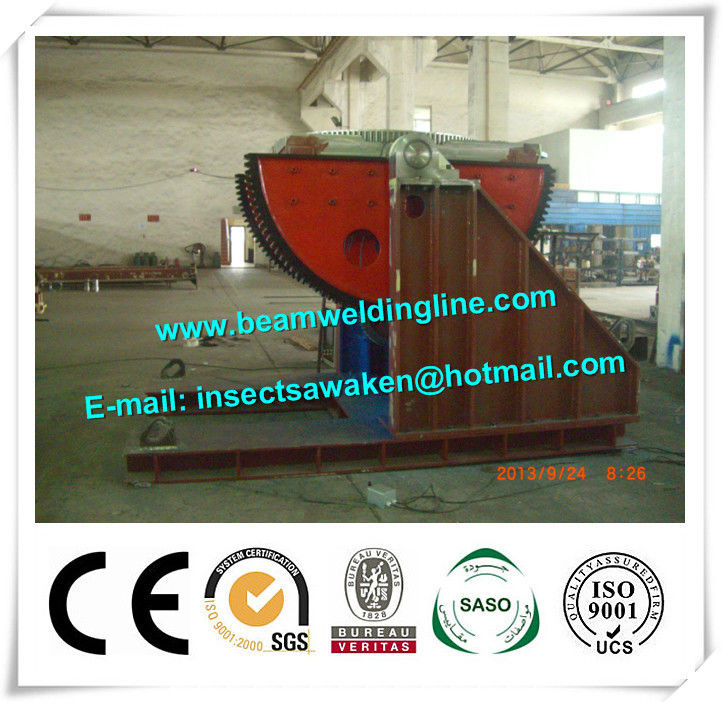

पेशेवर 10T झुकाव रोटरी वेल्ड स्थिति, स्वचालित वेल्डिंग मैनिपुलेटर
हाई लाइट | वेल्ड मैनिप्युलेटर,वेल्ड positioner |
---|
1. मुख्य तकनीकी पैरामीटर
आदर्श | WP12 | WP20 | WP30 | WP50 | WP80 | WP100 | WP150 | WP200 | |
रेटेड लोड हो रहा है (किलो) | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | |
गति घुमाने (आरपीएम) | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | |
झुकाव की गति (आरपीएम) | ≈0.5 | ≈0.4 | ≈0.3 | ≈0.2 | ≈0.14 | ≈0.14 | ≈0.14 | ≈0.14 | |
कार्य तालिका व्यास (मिमी) | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | |
अधिकतम विलक्षणता दूरी (मिमी) | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | |
अधिकतम गुरुत्व केंद्र दूरी (मिमी) | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | |
वर्क-टेबल झुकाव कोण (°) | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | |
परिक्रामी मोटर बिजली (किलोवाट) | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | |
झुकाव मोटर शक्ति (किलोवाट) | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | |
90 डिग्री (मिमी) पर व्यास का घूमना | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | |
आयाम | एल (मिमी) | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 |
एच (मिमी) | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | |
बी (मिमी) | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | |
उपकरण वजन (किलो) | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | |
स्पीड एडजस्ट करने का रास्ता | रिवेट गति VFD है (सामान्य BREAK मोटर) |
2. मुख्य विशेषताएं
● किसी भी स्थिति में वर्कपीस को ब्रैकड और स्थिर स्व-लॉक किया जा सकता है
● रोटेशन इनवर्टर को गोद लेता है
● बड़ी रेंज
● अच्छी स्थिरता
● कार्यबल मोटर, सटीक और विश्वसनीय स्थिति से झुका हुआ है
● यह वेल्डिंग के लिए सही स्थिति में कार्यपीस बनाता है, कार्यबल एसी फ़्रेन्क्वेंसी रूपांतरण की गति, बड़ी रेंज और चर गति और उच्च परिशुद्धता और जरूरत की स्थिति में वेल्ड को गोद लेती है
● यह वेल्डिंग की गुणवत्ता और वेल्डिंग श्रम को कम करता है और उत्पादकता में सुधार करता है
