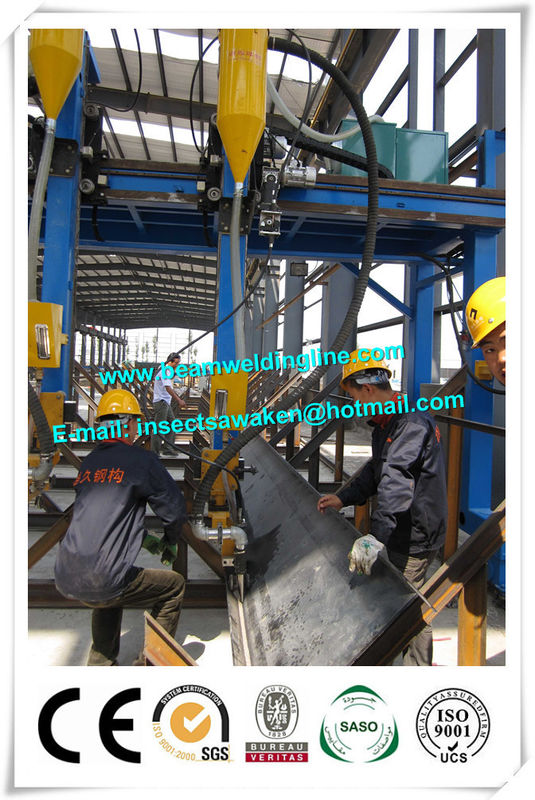

अनुकूलित गैन्ट्री वेल्डिंग मशीन एच बीम वेल्डिंग लाइन 4000 मिमी रेल दूरी
हाई लाइट | h beam assembly machine,वेल्डेड एच बीम लाइन |
---|
गैन्ट्री वेल्डिंग मशीन एच बीम वेल्डिंग लाइन जलमग्न आर्क वेल्डिंग उपकरण
1. तकनीकी पैरामीटर
नहीं। | मद | विशिष्टता |
1 | रेलवे का काल | 4000 mm |
2 | वेल्डिंग विधि | वेसल वेल्डिंग |
3 | एच वेब बीम की ऊंचाई | 200-1800mm |
4 | एच निकला हुआ किनारा बीम की चौड़ाई | 200-800mm |
5 | वेब बीम की मोटाई | 6-32mm |
6 | Flnage बीम की मोटाई | 6-40mm |
7 | एच बीम की लंबाई | 4000-15000mm |
8 | वापसी की गति | 3000 मिमी / मिनट |
9 | वेल्डिंग की गति | 150-1000mm / मिनट |
10 | वेल्डिंग स्रोत | देखा वेल्डिंग मशीन |
1 1 | वेल्डिंग तार के उपयुक्त व्यास | 3.2-5mm |
12 | ड्राइव विधि | द्विपक्षीय |
2. वर्णन
● रेल दूरी: 4000 और 5000 मिमी या अनुकूलित
● गैन्ट्री प्रकार एसी पलटनेवाला द्वारा नियंत्रित डिजिटल में प्रदर्शित, स्थिर चलने और तेजी से यात्रा की गति के कार्यों के साथ
● 2 नियंत्रण प्रकार शामिल हैं: बीच और साइड कंट्रोल
● मुख्य रूप से गैन्ट्री, कैरिज यूनिट, मैकेनिकल ट्रेसिंग यूनिट, फ्लक्स रिकवरी सिस्टम, वायवीय प्रणाली, इलेक्ट्रिक सिस्टम और सब्ड मशीन से बना
● मध्य गैन्ट्री फ़्रेम जंगम और 2 पक्षों का समर्थन करता है, वेल्डिंग हाथ के काम के टुकड़े को ऊपर से ढकेलकर दोनों हाथों को ढूँढ़ने में सहायता करता है, नीचे हाथ में पट्टिका वेल्डिंग के लिए सहायक रैक
● सीम ट्रैकर से लैस, स्वचालित फ्लक्स फीटिंग और वसूली और पहियों यात्रा इकाई
● सीम ट्रैकिंग और आर्क-गाइड तंत्र का उपयोग रिटर्न कंट्रोल के लिए किया जाता है और यह भी वेल्डिंग बंदरगाह को बिना मुक्ति के बिना केंद्रित कर सकते हैं
● मुख्य मशीन और वेल्डर रिसाव नियंत्रण
एच बीम गैन्ट्री वेल्डिंग मशीन आयातित वैकल्पिक आवृत्ति परिवर्तक को गोद लेती है। इसमें स्थिर फ़ंक्शन और तेज किकबैक फ़ंक्शन है। यह चाप मार्गदर्शक रैक ट्रिपल अक्ष मैकेनिकल ट्रेसिंग तरीका है, ताकि वेल्डिंग बंदूक को सही स्थिति पर लक्षित किया जा सके। मेनफ्रेम और वेल्डर एक साथ संचालित होते हैं। यह आसानी से संचालित और उच्च गुणवत्ता है |
