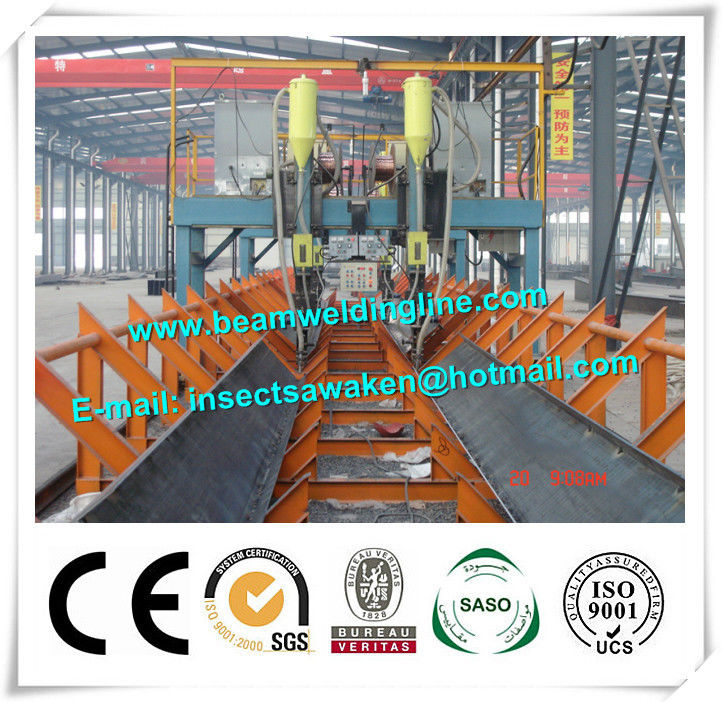

एच बीम उत्पादन लाइन के लिए गैन्ट्री जलमग्न आर्क वेल्डिंग उपकरण
हाई लाइट | एच बीम सीधे मशीन,एच बीम संयोजन मशीन |
---|
एच बीम उत्पादन लाइन के लिए गैन्ट्री जलमग्न आर्क वेल्डिंग उपकरण
1. तकनीकी पैरामीटर
● विंग बोर्ड की ऊंचाई: 200-800 मिमी
● विंग बोर्ड की मोटाई: 6-40 मिमी
● पूर्व की ऊंचाई: 200-1500 मिमी
● पूर्व की मोटाई: 6-32 मिमी
● उपयोगी काम टुकड़ा की लंबाई: 4000-15000 मिमी
● वेल्डिंग की गति: 240-1500 मिमी / मिनट
● वेल्डिंग बांह की टू-एंड-फ्रो स्टोक: 800 मिमी
● वेल्डिंग स्थिति: फ्लैट स्थिति में पट्टिका वेल्डिंग
● प्रयोज्य वेल्डिंग तार का आकार: 3.2-5 मिमी
● फ्लक्स वसूली क्षमता: 100 किलो * 2
2. प्रदर्शन
MZG1000 * 2 गैन्ट्री वेल्डिंग मशीन विशेष रूप से एच बीम की वेल्डिंग के लिए डिज़ाइन की गई है। यह वेल्डिंग नियंत्रण और ट्रॉली नियंत्रण के संयोजन का एहसास हुआ और आसानी से संचालित किया जा सकता है। मौजूदा कनवर्टर, स्थिर गति, रैखिकता की गति के डिजिटल प्रदर्शन, अच्छी विश्वसनीयता, फ्लोटिंग प्रकार के ट्रेसिंग को बदलकर संचालित करने की गारंटी देने के लिए प्रेरित किया गया है कि वेल्डिंग टॉर्च को वेल्डिंग सीम पर लक्षित करना सही है। जलमग्न चाप वेल्डिंग के लिए पावर लाइन पोर्टल फ़्रेम पर आगे बढ़ सकती है ताकि नियंत्रण केबल और वेल्डिंग केबल की लंबाई को कम किया जा सके जब तक कि प्रतिक्रिया को तेज करने के लिए, दबाव कम हो और वेल्डिंग चालू को स्थिर कर दें।
3. भागों का आयोजन करें
● मेल फ़्रेम: गैन्ट्री, यात्रा इकाई, कैरिज तार-खिला ट्यूब और अनुलग्नक आदि
● वेल्डिंग बांह और इसकी गाड़ी: वेल्डिंग हाथ के 2 सेट यूनिट बांह यात्रा इकाई, गाड़ी और उसके संलग्नक
● फ्लक्स वसूली प्रणाली: 100 किलो फ्लक्स वसूली इकाई फ्लक्स अलग बैरल फ्लक्स हॉपर फ्लक्स वसूली और ट्यूब व्यक्त।
● वेल्डिंग सिस्टम: MZG1000 वेल्डिंग मशीन के 2 सेट
● वेल्डिंग नियंत्रण बोर्ड और वेल्डिंग बंदूक
● स्पेयर पार्ट्स: 5 ए फ्यूज का 3 टुकड़ा, पैंदा * 2, 10 ए फ्यूज के 2 टुकड़े, वायर गाइड के 8 टुकड़े।
4. तकनीकी फाइलें
● मैनुअल (इलेक्ट्रिकल योजनाबद्ध शामिल) का उपयोग करना
● शिपिंग सूची
● मशीन का प्रमाणीकरण
● मशीन का आरेखण
● हाइड्रोलिक मैन्युअल का प्रयोग करके, मैनुअल का उपयोग करके पलटनेवाला, मैनुअल का उपयोग कर जलमग्न चाप वेल्डिंग।
गैन्ट्री वेल्डिंग मशीन का मुख्य ढांचा जो 1500 मिमी एच बीम के लिए उपयुक्त है, हम भी 1800 मिमी या 2000 मिमी एच बीम के लिए डिजाइन कर सकते हैं हम 2 सेट चुनते हैं Zhengzhong MZ1000 श्रृंखला जलमग्न चाप वेल्डर, लिंकन वेल्डर आप के लिए एक विकल्प है |
