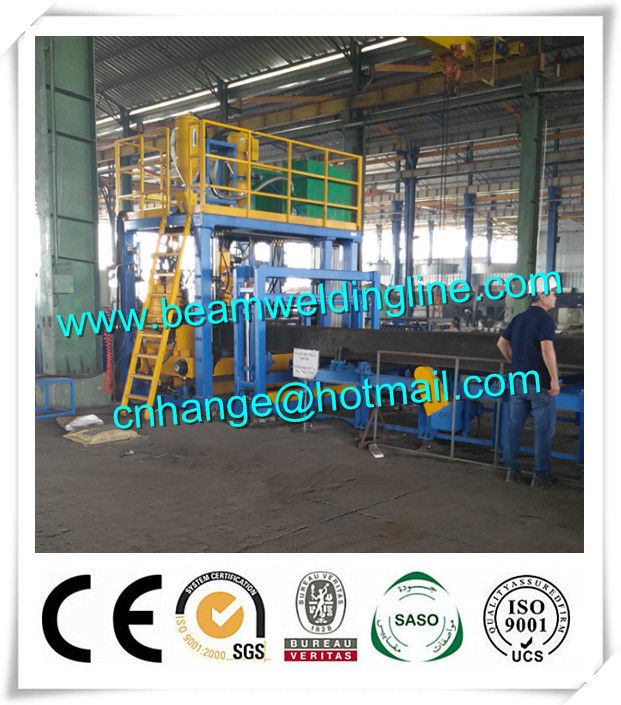

एच बीम वेल्डिंग लाइन, एच बीम के लिए क्षैतिज वेल्डिंग मशीन

चीनी एच बीम वेल्डिंग लाइन, चीन में एच बीम के लिए क्षैतिज वेल्डिंग मशीन

1. उपकरणों का संक्षिप्त परिचय

पिछले प्रकार की मशीन की तुलना में MWZ-1200 क्षैतिज H बीम स्वचालित वेल्डिंग मशीन अधिक बेहतर है। सबसे पहले, इसे केवल दृढ़ता से एच बीम निकला हुआ किनारा प्लेट और वेब प्लेट के सामने वेल्ड करने की आवश्यकता है, फिर एच बीम के संयोजन और दो वेल्डिंग सीम की वेल्डिंग को एक बार में महसूस किया जा सकता है। तो, इसने स्वचालन को बहुत बढ़ा दिया और कार्य कुशलता में सुधार किया। इसके अलावा, यह मशीन छोटे कोण के साथ ढालू साइड वेल्डिंग भी कर सकती है (वैरिएबल क्रॉस सेक्शन का बीम)। तो, यह प्रकाश इस्पात उत्पादन लाइन के लिए आदर्श उपकरण है।
यह मशीन मुख्य रूप से मुख्य मशीन और संचारित कन्वेयर (इनपुट कन्वेयर और आउटपुट कन्वेयर सहित) से बना है। मुख्य मशीन मुख्य रूप से फिक्स्ड वेल्डिंग ऑर्गन, चलती हुई वेल्डिंग ऑर्गन, प्रेस कन्वेक्टर डिवाइस, वर्क टेबल उठाना और फॉलिंग ऑर्गन, ऑटोमैटिक डूबा हुआ आर्क वेल्डिंग मशीन, वेल्डिंग फ्लूड लोडिंग सिस्टम, इलेट्रिक कंट्रोल सिस्टम, वेल्डिंग वायर ट्रांसमिट सिस्टम और वायवीय, हाइड्रोलिक सिस्टम और शीघ्र। इसके अलावा, निश्चित वेल्डिंग अंग और मूविंग वेल्डिंग अंग इस मशीन का दिल हैं। वे ड्राइव डिवाइस, गाइड आर्क ऑर्गन, वेब प्लेट लोकेटिंग डिवाइस, वर्क-पीस ग्राउंडिंग डिवाइस और इसी तरह से बने होते हैं। मुख्य मशीन भाग के प्रत्येक आंदोलन को हाइड्रोलिक या वायवीय प्रणाली द्वारा महसूस किया जाता है, और मूल रूप से स्वचालित संचालन का एहसास होता है।
Transmit कन्वेयर कार्य-कनेक्शन कन्वेयर को प्रेषित करने के लिए प्रत्यक्ष कनेक्शन प्रकार reducer द्वारा संचालित होता है। साइड लोकेटिंग रोलर, वेब प्लेट हाइड्रोलिक प्री-अप भालू डिवाइस, कन्वेक्टर पर चेन सिस्टम प्रसारित करते हैं।

2. मुख्य तकनीकी पैरामीटर - क्षैतिज वेल्डिंग मशीन
● बुध प्लेट की ऊँचाई: 300-1200 मिमी
● वेब प्लेट की मोटाई: 5-12 मिमी
● निकला हुआ किनारा प्लेट की चौड़ाई: 150-500 मिमी
● निकला हुआ किनारा प्लेट की मोटाई: 5-20 मिमी
● वर्क-पीस की लंबाई: 3000-15000 मिमी
● चर क्रॉस-सेक्शन का कोण: le8 °
● वेल्डिंग गति: 500-1500 मिमी / मिनट
● तेजी से संचारित गति: 11000 मिमी / मिनट
● लागू वेल्डिंग तार व्यास: 1.2 मिमी या 1.6 मिमी
● वेल्डिंग तरीका: एकल चाप और डबल तार सीधे कोण वेल्डिंग
● हाइड्रोलिक प्रणाली दबाव: 10MPa (अधिकतम)
● कार्य गैस (उपयोगकर्ता द्वारा तैयार): 0.5-0.8Mpa, 1.0 m3 / मिनट
● कन्वेयर लंबाई: सामने 15000 मिमी और पीछे भी 15000 मिमी
● मुख्य मशीन शक्ति: 21.5KW
● वेल्डिंग शक्ति: 74KVA + 74KVAa
