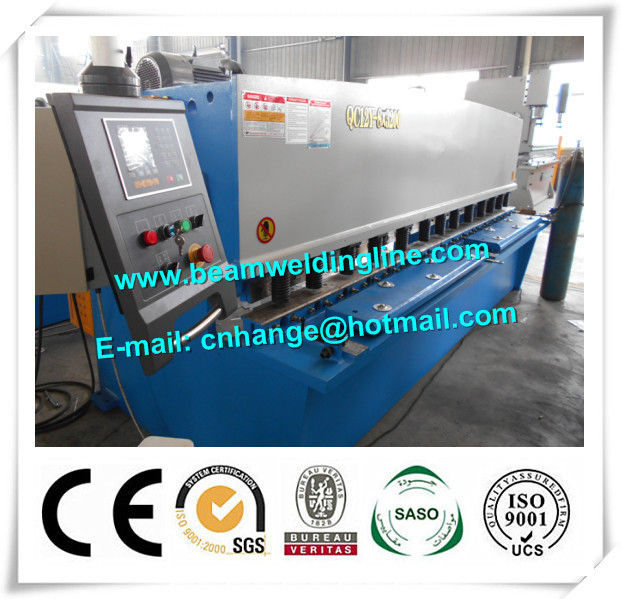

स्टील प्लेट, हाइड्रोलिक शीयर कटर के लिए क्यूसी 12 वाई स्विंग हाइड्रोलिक शीयरिंग मशीन
एनसी प्रणाली | E21 | ब्लेड सामग्री | 6CrW2Si |
---|---|---|---|
मुख्य मोटर | जियांगसू हेनग्ली | मुख्य विद्युत घटक | सीमेंस या श्नाइडर |
जवानों | वाल्का, जापान | हाइड्रोलिक पंप | उच्च तकनीक |
हाई लाइट | हाइड्रोलिक guillotine कतरन मशीन,सीएनसी हाइड्रोलिक कतरन मशीन |
1. तकनीकी पैरामीटर
आदर्श | इकाई | क्यूसी 12 वाई -10 x3200 |
नियंत्रक | / | E21S |
अधिकतम कतरनी मोटाई | मिमी | 10 |
अधिकतम कतरनी चौड़ाई | मिमी | 3200 |
शीयरिंग कोण | ° | 1.5 |
टाइम्स ऑफ स्ट्रोक | प्रति / मिमी | 10 |
ब्लेड की लंबाई | मिमी | 3300 |
लंबवत कॉलम के बीच दूरी | मिमी | 3420 |
बैक गेज रेंज | मिमी | 20-600 |
कार्य तालिका की ऊंचाई | मिमी | 765 |
मुख्य मोटर शक्ति | किलोवाट | 15 |
2. डिवाइस संरचना और चरित्र
● फ्रंट ब्रैकेट और बैक गेज: वर्कबेंच पर रखा गया फ्रंट ब्रैकेट, स्टॉप गेज द्वारा मूल्य इंगित करता है, सक्रिय स्टॉप कुत्ते को समायोजित करके आवश्यक स्टॉक वैल्यू तक पहुंचने के लिए, कट ब्रैकेट का उपयोग करते समय पतली प्लेट को काटना आसान होता है; ब्लेड एडाप्टर पर बैक गेज स्थापित किया गया था, और यह संचालित मोटर द्वारा बैक गेज समायोजित करने के लिए, ब्लेड एडाप्टर द्वारा स्विंग आंदोलन उठाने, गेंद पेंच द्वारा सीधे संचरण और सीधे गियर द्वारा सीधे गियर के बाद, और यह मैन्युअल माइक्रो-मेट्रिक मैनुअल कर सकता है।
● हाइड्रोलिक प्रणाली: यह नियंत्रण वाल्व समूह, तेल पंप, सिलेंडर, रिटर्न सिलेंडर, स्विंग सिलेंडर, असेंबली हाइड्रोलिक सर्किट और इतने पर बना है। उचित निर्माण, कम शोर, त्वरित दौड़, और अच्छी सुरक्षा प्रदर्शन जैसे लाभ के साथ कुल प्रणाली।
● विद्युत प्रणाली: यह नियंत्रण विद्युत बॉक्स, आंतरिक कनेक्ट लाइन, नियंत्रण कक्ष, मुख्य और उपाध्यक्ष, पैर पेडल और इतने पर बना है। यह लाभ के साथ उच्च सुरक्षा कारक के रूप में, समग्र प्रदर्शन उच्च है।
शीयरिंग मशीन प्रेस धारक
