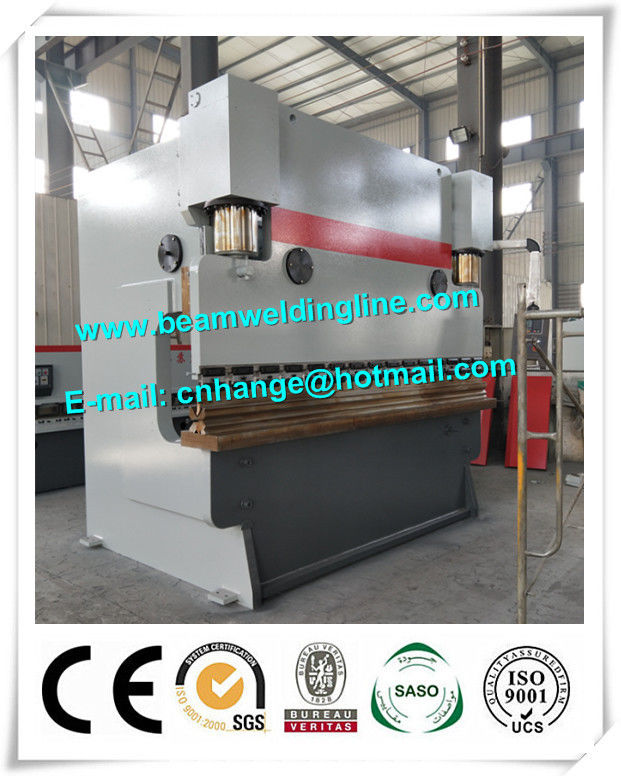

स्टील प्लेट ई 21 नियंत्रक के लिए 300Tx3200 हाइड्रोलिक प्रेस ब्रेक मशीन
स्टील शीट सामग्री | Q235A | नियंत्रक | E21 |
---|---|---|---|
स्टील शीट ताकत | 450N.M | जवानों की अंगूठी | वाल्क्वा, जापान |
ढालना सामग्री | T8 | इलेक्ट्रिक घटक | श्नाइडर या सीमेंस |
हाई लाइट | हाइड्रोलिक प्रेस ब्रेक मशीन,शीट धातु झुकने मशीन |
1 अवलोकन
● डिवाइस सभी स्टील वेल्डेड निर्माण, और स्पंदनात्मक तनाव राहत को गोद ले। इस प्रकार उच्च सटीकता की अनुमति देने के लिए, अच्छी कठोरता और उच्च शक्ति वाला उपकरण।
● अच्छी कठोरता के साथ पूरा फ्रेम, काम स्थिर, सुरक्षा और विश्वसनीय, संचालित करने में आसान है।
● संरचनात्मक भागों के विरूपण को प्रभावी ढंग से नियंत्रित करने के लिए तनाव सिद्धांत को अपनाने के लिए, इसलिए संतुष्ट कार्य-टुकड़ा प्राप्त कर सकते हैं।
● एनसी नियंत्रक: ईएसटीयूएन से ई 21 एक सीएनसी नियंत्रक है जो टोरसन अक्ष सिंक्रोनस प्रेस ब्रेक मशीन में विशिष्ट है।
2. तकनीकी पैरामीटर
आदर्श | इकाइयों | WC67Y-300T / 3200 | |
नियंत्रक | / | E21 | |
स्टील शीट की ताकत बेंड | एन / मिमी 2 | 450 | |
अधिकतम मोटाई मोटाई | मिमी | 14 | |
नाममात्र का दाब | केएन | 3000 | |
कार्यक्षेत्र की लंबाई | मिमी | 3200 | |
ऊपरी के बीच की दूरी | मिमी | 2520 | |
गले की गहराई | मिमी | 400 | |
राम स्ट्रोक | मिमी | 250 | |
वर्कटेबल और रैम के बीच अधिकतम खोलने की ऊंचाई | मिमी | 540 | |
गियर पंप | आदर्श | / | CP1-63-P-10R |
बहे | एल / मिनट | 63 | |
दबाव | MPA | 31.5 | |
राम गति | उतार | मिमी / | 60 |
काम | मिमी / | 8 | |
वापसी | मिमी / | 70 | |
हाइड्रोलिक प्रणाली का कामकाजी दबाव | MPA | 26 | |
मुख्य मोटर शक्ति | किलोवाट | 22 | |
कुल भार | किलोग्राम | 14500 | |
समग्र आयाम | मिमी | 3500 * 2000 * 3050 |
